山東化工廠臭氣治理工程案例

一、項目概覽

項目名稱：山東化工廠臭氣治理工程

本項目為山東某新材料有限公司綜合利用項目公用工程和輔助設施VOCs異味治理項目。公司位于山東省濱州市，公司積極響應國家號召，根據《有機化工企業污水處理廠（站）揮發性有機物及惡臭污染物排放標準》DB37/3161-2O18,《揮發性有機物無組織排放控制標準》GB37822-2019等規范中當中有關排放要求對廢氣進行處理。

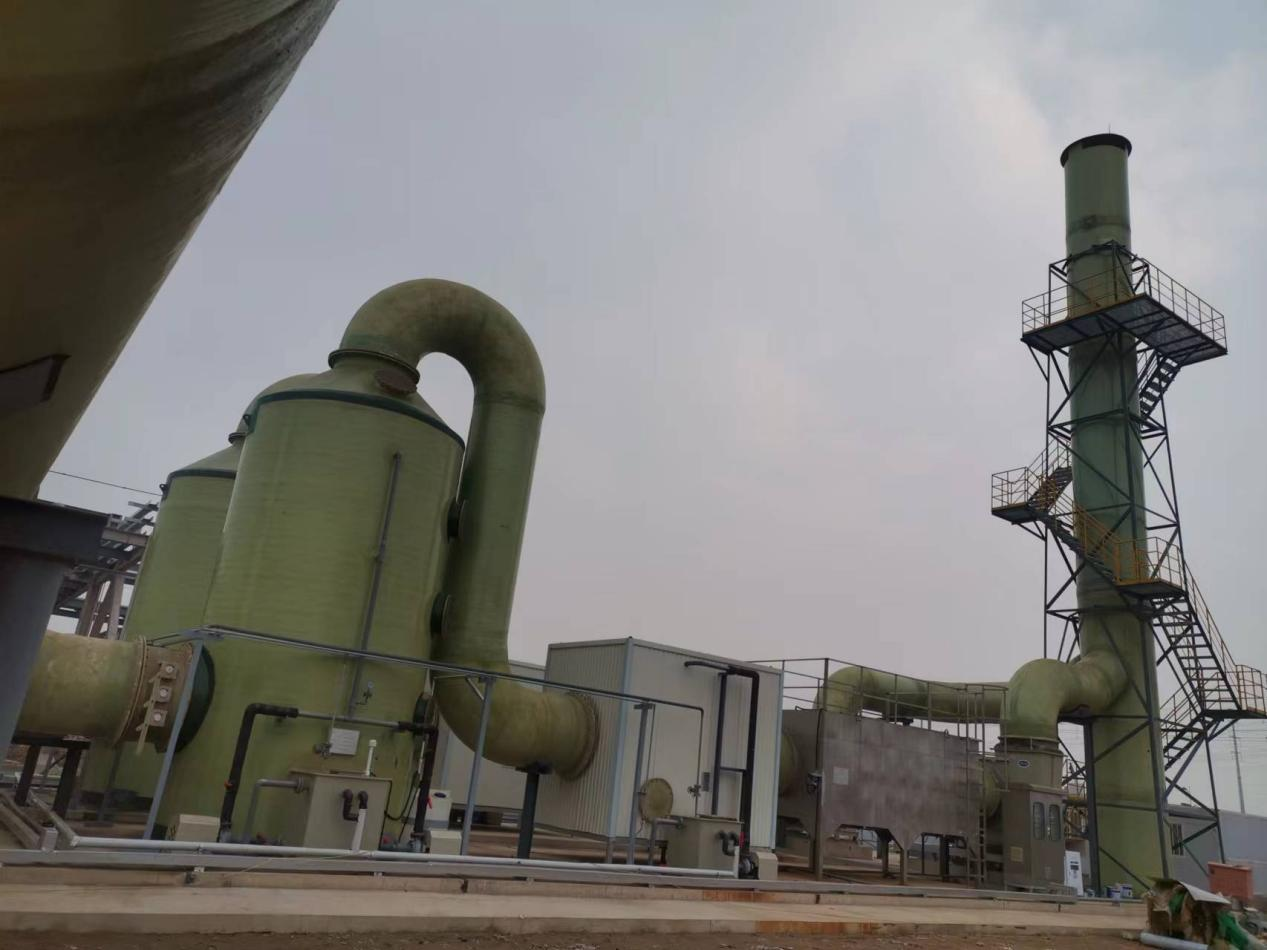

  山東化工廠臭氣治理安裝現場

 廢氣來源、類型：廢水處理過程和危險化學品儲存過程中產生的廢氣.

 處理規模：總風量為130000m³/h

 客戶要求：排放執行《揮發性有機物無組織排放控制標準》GB37822-2019

  山東化工廠臭氣治理安裝現場

根據需方提供的數據和我司類似工程經驗可知，廢水處理過程和危險化學品儲存過程中產生的廢氣成分十分復雜，主要包括氨、硫化氫等污染物質。主要臭氣成分濃度如下表：

部分典型惡臭污染物的名稱、分子式及嗅閾值

處理工藝及結果：化工廠臭氣治理工藝的選擇要考慮到產生工藝因素、組分因素、濃度因素、綜合經濟性因素，采用最合適的治理方法。考慮到本項目的具體情況，固廢倉庫、危險化學品庫中存放產品揮發度較低，污水預處理水池的VOCs揮發濃度低，固廢倉庫、危險化學品庫室外設置一臺引風機，污水預處理水池上方設置一臺引風機，分別設置一條集氣管線通過管廊或管架送到VOCs異味治理處理裝置。工藝選擇采用堿洗、水洗、除霧、活性炭吸附工藝。

二、關于臭氣治理工程設備－水洗塔+活性炭吸附

設備簡介化工廠臭氣由軸流風機引入洗滌塔進風段后向上流動、而噴嘴噴出的噴淋 液由上向下噴淋。從第二層中噴出的噴淋液與上升的氣體進行氣液接觸，噴淋液往下濕淋第二層填料層，使從下往升的氣體得到氣液接觸.噴淋液再向下淋第一層填料層。再一次獲得氣液相接觸；同時還增大了第一層中填料的濕淋量、從而加大了該填料層的氣液比；正因為氣體是自下往上升。這樣使氣體曲折地從填料間空隙 通過向上升時，與向下流動的中和液接觸，可使氣體中的有機成分吸收去除，同時起到降低，沉降顆粒物及雜質的作用。然后進入到水洗除霧一體機廢氣會垂直向上與噴淋段自上而下地吸收液起中和反應，使廢氣濃度降低，然后繼續向前進入填料段，廢氣在塑料球打滾再與吸收液起中和反應進入除霧段進行水氣分離。分離后干燥的廢氣進入到活性炭吸附箱。活性炭吸附箱的吸附裝置主要由活性炭 層和承托層組成。活性炭具有發達的空隙，比表面積大，具有很高的吸附能力。在一定的停留時間內，由于活性炭表面與有機廢氣分子間相互引力的作用產生物理吸附，從而將廢氣中的有機成分吸附在活性炭的空隙表面，達到凈化效果。凈化達標后的廢氣經由15米高排氣煙囪排放。

三、類似案例

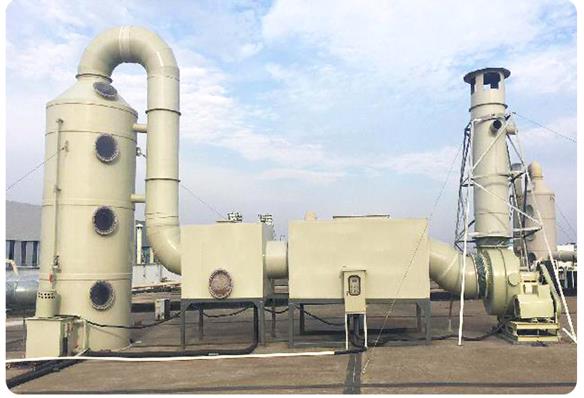

上海治理工程

項目規模：廢氣排放量35000m³/h

處理效果：達標排放

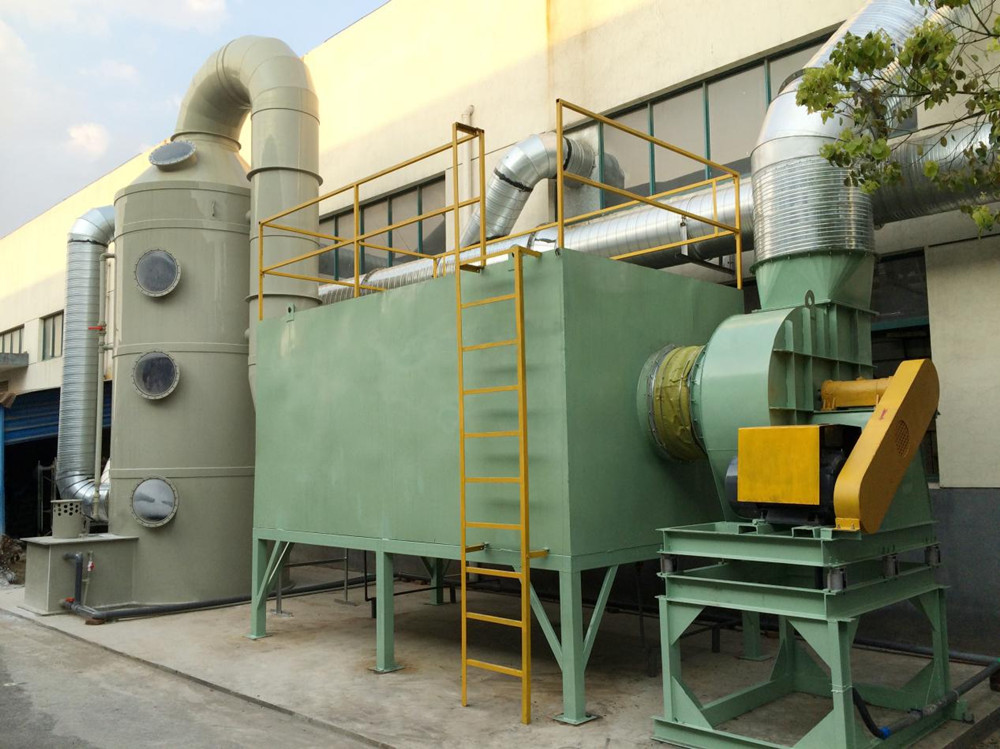

天津注塑廢氣治理工程

項目規模：廢氣處理量為20000m³/h

處理效果：廢氣達標排放
